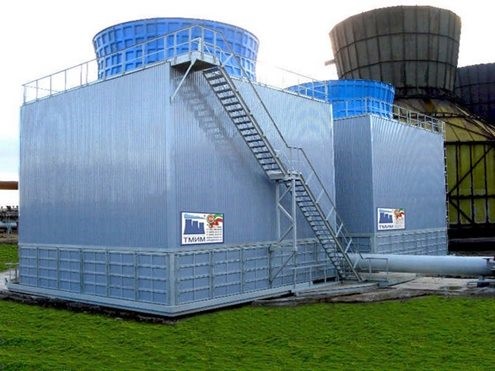

کولینگ تاور
برج های خنک کننده با پاشیدن آب گرم خروجی از سیستم بر روی پرکننده و با دادن گرما به اتمسفر از محیط خارج می شوند.
برج خنک کننده یک واحد حذف حرارت است. گرمای ناخواسته موجود در سیستم را با اجازه دادن به تبخیر بخشی از آب عبوری به جو می دهد. آب باقیمانده به درجه دلخواه خنک می شود. تصور کنید که یک جسم داغ با ریختن آب روی آن خنک می شود. یک سطح مرطوب خیلی سریعتر از سطح خشک خنک می شود. به همین ترتیب، برج خنک کننده آب بسیار کارآمدتر از واحدهای حذف حرارت نوع خشک است. مناطق استفاده مشترک از برج های خنک کننده آب، سیستم های تهویه مطبوع، تاسیسات تولید و نیروگاه ها هستند.
هدف از کولینگ تاور چیست؟
برج خنک کننده برای خنک کردن آب استفاده می شود و یک مبدل حرارتی بزرگ است که گرمای ساختمان را به جو پرتاب می کند و آب خنک کننده را به چیلر باز می گرداند. یک برج خنک کننده آب گرم را از چیلر دریافت می کند. این آب گرم به دلیل گرم شدن در کندانسور کولر به آب کندانسور معروف است. چیلر معمولاً در یک سطح پایین تر مانند زیرزمین قرار دارد. نقش برج خنک کننده خنک کردن آب است تا بتواند برای جمع آوری گرمای بیشتر به کولر بازگردد.
یک برج خنک کننده چگونه کار می کند؟
اصل کار برج خنک کننده تولید تهویه مطبوع است. برج خنک کننده می تواند گرما را به شکل تن آب گرم تولید کند که نیاز به خنک شدن دارد. اینجاست که برج های خنک کننده وارد عمل می شوند. آب فوق گرم از طریق برج خنک کننده جریان می یابد، جایی که دوباره به گردش در می آید و در معرض هوای سرد و خشک قرار می گیرد. گرما از طریق تبخیر آب برج خنک کننده در گردش را ترک می کند. سپس آب سردتر دوباره وارد تجهیزات یا فرآیند تهویه مطبوع می شود تا آن تجهیزات خنک شود و چرخه خنک کننده بارها و بارها تکرار می شود. هنگامی که کندانسور گرم وارد برج خنککننده میشود، آب از چند نازل عبور میکند که به صورت قطرات کوچک در سرتاسر پرکننده اسپری میشوند، که سطح آب را افزایش میدهد و از طریق تبخیر بیشتر اجازه اتلاف گرما را میدهد. هدف از فن در بالای برج خنک کننده، این است که هوا را از پایین برج گرفته و آن را در جهت مخالف آب کندانسور گرم در بالای دستگاه به سمت بالا و خارج حرکت دهید. هوا گرما را با تبخیر آب برج خنک کننده به جو منتقل می کند.
کجا از کولینگ تاور استفاده می شود؟

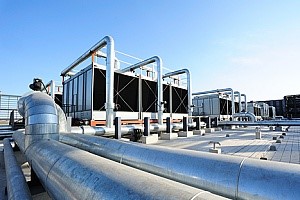

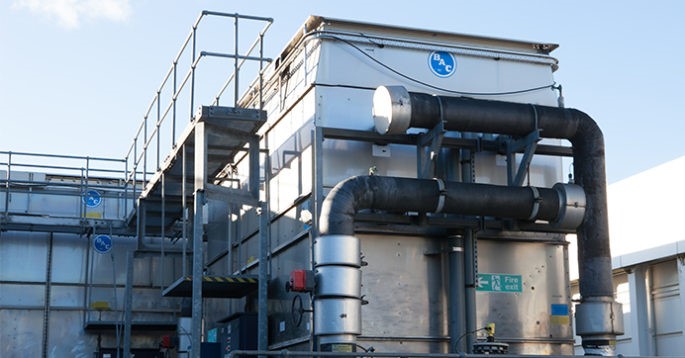

برج خنککننده جزء ضروری بسیاری از سیستمهای خنککننده است و میتوان آن را در صنایعی مانند نیروگاهها، فرآوریهای شیمیایی، کارخانههای فولاد و بسیاری از شرکتهای تولیدی که نیاز به خنکسازی فرآیندی دارند، یافت. علاوه بر این، برج های خنک کننده را می توان برای ایجاد خنک کننده راحت برای ساختمان های تجاری بزرگ مانند فرودگاه ها، مدارس، بیمارستان ها یا هتل ها استفاده کرد.

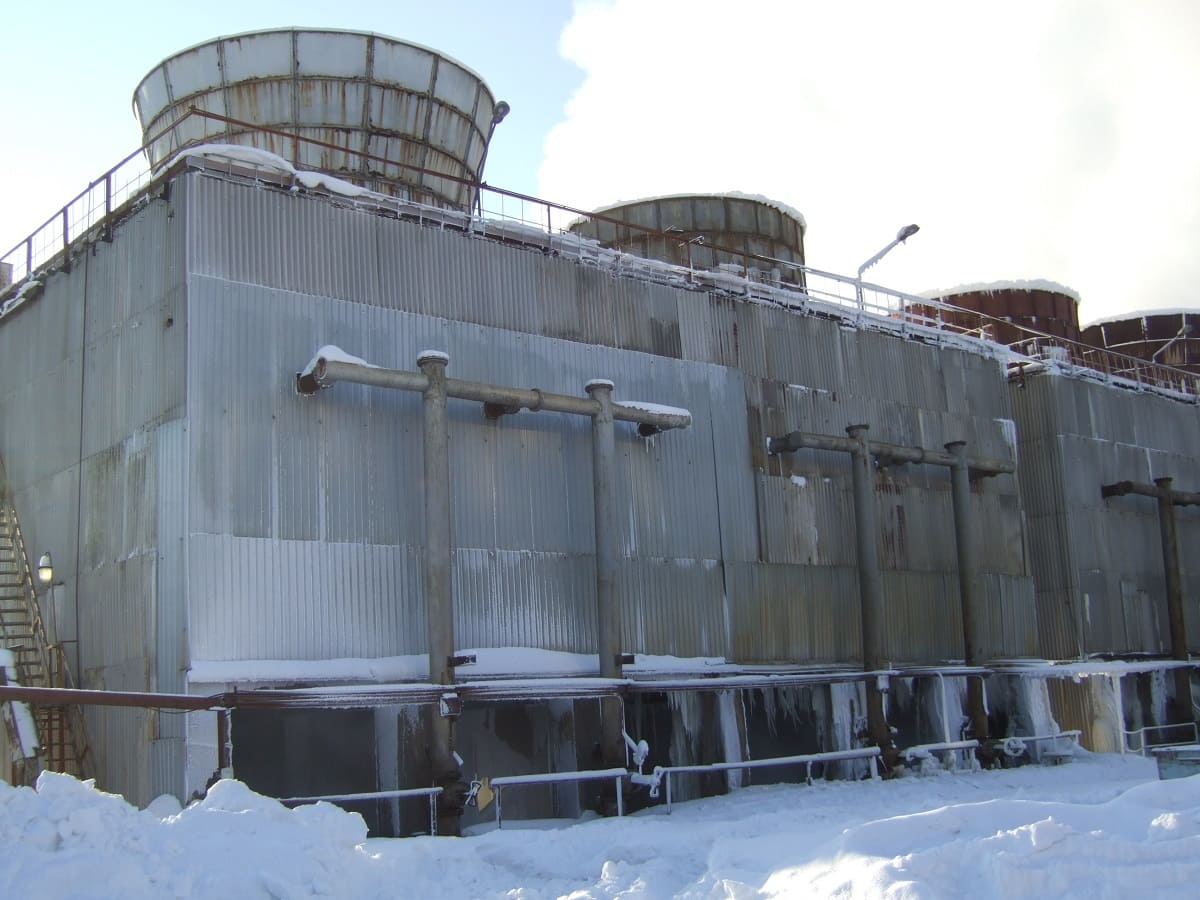

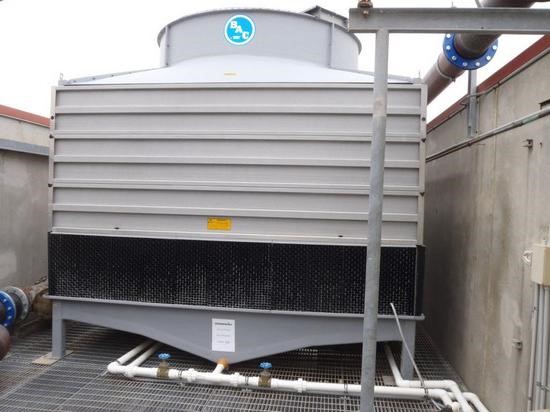

برج های خنک کننده صنعتی می توانند بزرگتر از سیستم های HVAC باشند و برای حذف گرمای جذب شده از سیستم های آب خنک کننده در گردش مورد استفاده در نیروگاه ها، پالایشگاه های نفت، کارخانه های پتروشیمی، کارخانه های فرآوری گاز طبیعی، کارخانه های فرآوری مواد غذایی و سایر کارخانه های صنعتی استفاده می شوند.
انواع اجزا داخلی کولینگ تاور
نگهدارنده قطره
این سیستم بین سکویی که گروه هواداران در آن قرار دارد و سیستم توزیع آب قرار دارد. وظیفه آن جلوگیری از قطرات آب جدا شده در سیستم توزیع آب به جو توسط هوای مکیده شده است. این کار با تبدیل شدن به کاست های مدولار در برج مونتاژ می شود. کاست ها بدون شکاف نصب می شوند و کل بخش برج خنک کننده (محل نشستن) را می پوشانند.
قابلیت نگهداری افت زیاد و افت فشار کم از معیارهای مهم در طراحی آن است. پروفایل ها در فواصل منظم مرتب می شوند. شکاف ها با استفاده از عناصر میانی ساخته شده از PP ایجاد می شوند.
سوئیچ ویبره (سوئیچ ویبره)
در بالای برج، درست در کنار دودکش پنکه قرار دارد. لرزش را در شرایط عملکرد غیرعادی در گروه فن تشخیص می دهد، از غیرفعال شدن موتور الکتریکی اطمینان می دهد و از آسیب دیدن دستگاه جلوگیری می کند. دستگاه برج خنک کننده با کمک سوئیچ یا تماس مغناطیسی مدار موتور را کنترل می کند. قسمت بدنه از مواد آلومینیومی به روش تزریق ساخته شده است که برای کنترل موتور بهترین است.
همچنین می توان از آن به عنوان قطع کننده مدار ایمنی در دستگاه هایی غیر از برج خنک کننده استفاده کرد.
فن برج خنک کننده آبی
در بالای برج (در قسمت پشت بام)، داخل دودکش فن قرار دارد.
اصل کار برج خنک کننده، عبور هوا از قسمت برج است که امکان تبخیر را فراهم می کند. هوا را در شرایط بیرونی که برج در آن قرار دارد از طریق لوورها جذب می کند، آن را از داخل پرکننده های خنک کننده عبور می دهد و با پرتاب آن به جو از طریق دودکش فن، آن را از برج دور می کند.
تیغه های فن؛ از پلی پروپیلن تقویت شده با الیاف شیشه، GRP (پلی استر تقویت شده با الیاف شیشه)، پروفیل اکسترود شده آلومینیوم یا مواد PP (پلی پروپیلن) تولید می شود.
هاب های فن به عنوان فولاد کاشی با پوشش تزریقی یا کاتافورزیس آلومینیوم تولید می شوند.
امکان تنظیم زوایای پره های فن با توجه به نیاز برج خنک کننده وجود دارد.
پروانه های محوری از تمامی برندها و انواع برج خنک کننده توسط ما به فروش می رسد.
موتور برج خنک کننده - گیربکس - فن
در برج های خنک کننده ما از موتورهای الکتریکی و گیربکس ها به عنوان فلنج عمودی در موقعیت V1 استفاده می شود. موتورهای الکتریکی با عایق کلاس F در برابر گرما محافظت می شوند و با کلاس حفاظتی IP 56 در برابر گرد و غبار، روغن و رطوبت محافظت می شوند.
موتورهای تمام برج های ما به صورت ویژه تولید می شوند.
در این موتورها؛
- کلاس حفاظت IP 56 اعمال می شود
- در ورودی کابل جعبه ترمینال از گلدسته های کابل خود انقباضی استفاده می شود. بنابراین، فیلتر آب از طریق کابل از ورود به جعبه ترمینال جلوگیری می کند. علاوه بر این، پس از مونتاژ کابل، نیازی به ایزوله کردن پایین غده ها نیست.
- روکش فلزی پروانه و درپوش های محافظ باران موتورهای الکتریکی از مواد FRP در برابر خوردگی ساخته شده است.
- گیربکس های ما به طور ویژه برای کار در محیط بخار مرطوب و گرم برج های خنک کننده آب تولید می شوند.
- تیغه های فن ما از مواد جایگزین مانند آلومینیوم و پلی پروپیلن تقویت شده با الیاف شیشه تولید می شوند.
سیستم توزیع آب
سیستم توزیع آب در برج بین قطره گیرها و پرکننده های برج قرار دارد.
وظیفه آن این است که اطمینان حاصل شود که آب گرم شده از شرکت به طور همگن روی پر کردن برج توزیع می شود.
جنس لوله های اصلی و فرعی اگر دمای آب مصرفی کمتر از حدود 55 درجه سانتیگراد باشد، پی وی سی در صورت بالا بودن به صورت پلی پروپیلن یا GRP (پلی استر تقویت شده با الیاف شیشه) انتخاب و ساخته می شود.
لوله های اصلی و فرعی با فلنج به یکدیگر متصل می شوند که به راحتی جدا می شوند. در طول تعمیر و نگهداری نیازی به فرآیندی مانند برش / چسباندن و غیره نیست.
آبپاش (نازل)
نازل های برج خنک کننده که تولید و به فروش می رسد از مواد پلی پروپیلن ساخته شده اند. آنها طوری طراحی شده اند که به راحتی برای تمیز کردن و نگهداری از هم جدا شوند و بهترین اسپری را ارائه می دهند.
نازل های آبشاری با قطرهای مختلف قیف با توجه به دبی آب در واحد نازل ارائه می شوند.
پنجره خدمات
در قسمت بیرونی برج، روی دیوار کناری، در محلی قرار دارد که به راحتی می توان سیستم توزیع آب و پر شدن برج را مشاهده کرد.
در صورت بروز ایراداتی که ممکن است در برج و کنترل ها ایجاد شود، می توان فضای داخلی را رعایت کرد و اجازه داد پرسنل در حین تعمیر و نگهداری وارد برج شوند.
به گونه ای ساخته شده است که به راحتی باز و بسته می شود و ضد آب است. از مواد فولادی ضد زنگ با کیفیت AISI 304 / FRP برای مقاومت در برابر خوردگی ساخته شده است.
پرکننده بیگودی PP
در 25 سال گذشته ترجیح داده شده ترین نوع پرکننده در برج ها بوده است.
از مواد PP (پلی پروپیلن) به روش تزریق تولید می شود. می توان آن را با موفقیت حتی در آب های فرآیند در دمای بالا (حدود 100 درجه سانتیگراد) استفاده کرد. از آب؛ در مشاغلی که کثیف، روغنی، شنی، مستعد کلسیفیکاسیون هستند و محیط بسیار گرد و غباری است ترجیح داده می شود. می توان آن را برای استفاده مجدد تمیز کرد، هزینه عملیاتی بسیار کم است.
لوور ورودی هوا
خارج از برج، روی بدنه، بین استخر آب سرد و سطح پر قرار دارد.
این است که اطمینان حاصل شود که هوای ورودی به برج به صورت همگن به سمت پر کردن هدایت می شود، تا از هدر رفتن آب انباشته شده در استخر در اثر پاشش جلوگیری شود، تا با جلوگیری از تابش اشعه خورشید تا حدی از تشکیل جلبک ها بکاهیم.
عناصر شاتر؛ از پی وی سی درجه 1 به روش کشش تولید می شود و دارای فرم خاصی برای ایجاد حداقل مقاومت هوا می باشد. در صورت تمایل می توان از مواد FRP نیز تولید کرد. امکان طراحی و اعمال بر روی انواع برج پکیج وارداتی و داخلی می باشد.
حلقه راشینگ (Rashing Rings)
از مواد PP به روش تزریق تولید می شود. در برج های خنک کننده آب و برج های جذب استفاده می شود.
به عنوان پرکننده خنک کننده در برج های خنک کننده استفاده می شود. در برج های جذب سطح تماس گاز با مایع را برای تصفیه افزایش می دهد. به این ترتیب با شستن و تغلیظ گاز، بو را از بین می برد و از پسماندهای مضر پاکسازی می شود.
Splash Grid Fill
برای استفاده در آب های بسیار آلوده مناسب است.
این به ویژه برای کارخانه های نورد، کارخانه های فولاد، تولید رب گوجه فرنگی، فرآیندهای خلاء روغن مناسب است.
لایه بندی نوع فیلم
سطح انتقال حرارت مورد نیاز برای تبادل حرارت هوا و آب در برج های خنک کننده آب را ایجاد می کند. ورق های فویل پی وی سی تحت خلاء تشکیل می شوند. سپس با چسباندن به صورت بلوک در می آید. در آبهای فرآیندی در دمای پایین (حداکثر 55 درجه سانتیگراد) استفاده می شود. در مشاغلی که آب تمیز است (عاری از گرد و غبار، آهک و کثیفی) ترجیح داده می شود. از آنجایی که سطح انتقال حرارت بزرگ است، عملکرد آن کمی بهتر از سایر انواع پرکننده است.
پمپ برج خنک کننده آب
آنها در گردش جریان آب بین برج های خنک کننده آب، فرآیند یا مبدل حرارتی استفاده می شوند.
دودکش فن FRP (محل پنکه)
دودکش های فن دار FRP به روش دستی تولید می شوند. در نیروگاه های حرارتی، کارخانه های قند، کارخانه های سیمان، انواع مشاغل که در آن برج های خنک کننده آب نوع ساختمانی وجود دارد استفاده می شود.
تیغه فن FRP
پره های فن FRP به روش دستی تولید می شوند. به عنوان فن برج خنک کننده در نیروگاه های حرارتی، کارخانه های قند، پالایشگاه ها، کارخانه های سیمان و انواع مشاغلی که برج های خنک کننده آب ساختمانی در آن قرار دارند استفاده می شود. در تاسیسات می توان تیغه هایی با هر اندازه و مناسب برای هر پروژه تولید کرد.
مبدل حرارتی صفحه ای
مبدل های حرارتی صفحه ای دستگاه هایی هستند که بدون مخلوط کردن سیالات سرد و گرم داخل خنک می شوند. آنها برای ارائه خنک کننده سیستم بسته استفاده می شوند.
هنگامی که با برج های خنک کننده آب استفاده می شود، آب خنک کننده ای که از برج خنک کننده در یک طرف مبدل حرارتی می آید و سیال حاصل از فرآیند پس از گرم شدن در طرف دیگر گردش می کند. در فرآیندهایی که نیاز به یک برج خنک کننده نوع بسته دارد که تحت تأثیر آلودگی قرار نمی گیرد، یک حلقه بسته با استفاده از مبدل حرارتی صفحه ای همراه با یک برج خنک کننده نوع باز ایجاد می شود.
